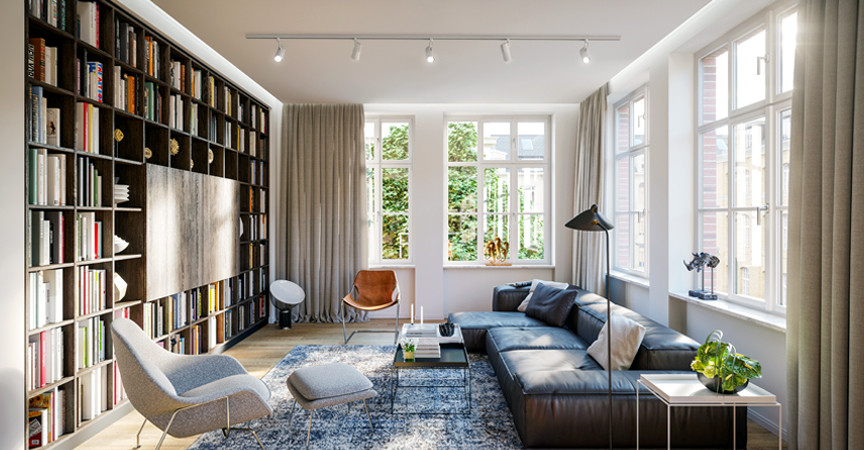

3-fazowy system szynowy typu Unipro to profesjonalne, a jednocześnie coraz popularniejsze rozwiązanie w domowych i komercyjnych wnętrzach. Umożliwia zasilanie trzech niezależnych obwodów z jednej szyny, dając ogromną elastyczność w projektowaniu oświetlenia. W tym przewodniku pokażemy krok po kroku, jak dobrać i zamontować cały system, z wyraźnym zaznaczeniem, kiedy użyć prawego lub lewego zasilacza oraz łącznika „L” prawego lub lewego.

Elementy systemu szynowego

System składa się z:

• Szyn (track) – aluminiowych profili z torami prądowymi i elementem uziemiającym o długości 1-m lub 2-m (można przycinać w razie potrzeby),
• Lamp szynowych – montowanych bezpośrednio na szynie,
• Elementów zasilających – wprowadzających napięcie do obwodu („od początku/końca”: zasilanie prawe/lewe lub „od środka” np. łącznik prosty „I” zewnętrzny, łącznik „L” zewnętrzny prawy/lewy, łącznik „T”, łącznik „X”),
• Łączników – prostych i kątowych:
  • „I” – do przedłużenia w linii prostej,
  • „L prawy” / „L lewy” – do zakrętów,
  • „T” – do rozwidleń,
  • „F” – do nietypowych kątów lub zakrzywień,
  • „X” – do skrzyżowań.
• Zaślepek – zabezpieczających wolne końce szyn.

Na co zwrócić uwagę przy dopasowaniu elementów?

Planowanie układu

Zanim przystąpisz do zakupu i montażu:

• Zmierz pomieszczenie i określ, gdzie ma przebiegać trasa szyn,
• Sporządź szkic układu: gdzie mają się znajdować zakręty, rozwidlenia, zakończenie,
• Zaznacz miejsce zasilania – ustal, z którego punktu zasilisz system,
• Zdecyduj, gdzie będą lampy i na ilu fazach będą działać (np. osobne załączanie dla różnych stref).

Dobrze przygotowany plan pozwoli uniknąć pomyłek przy wyborze komponentów i ułatwi montaż.

Kluczowe wybory: zasilanie i łączniki "L"

ZASILANIE PRAWE vs. LEWE – które wybrać?

Zasilanie montuje się na początku lub na końcu szyny – strona (prawa lub lewa) zależy od kilku elementów konstrukcyjnych.

Zasilanie można również doprowadzić przez inne elementy systemu, takie jak łącznik „I” zewnętrzny, „X”, „T” oraz „L” – zarówno prawy, jak i lewy. To przydatna opcja, gdy chcesz zasilić system w innym punkcie niż początek lub koniec układu.

ŁĄCZNIKI „L” PRAWY i LEWY – który zastosować?

Łączniki „L” umożliwiają wykonanie zakrętu pod kątem 90°.

🛠️ Wskazówka W zależności od tego, z której strony zasilisz układ, możesz wykorzystać rożne łączniki, dlatego nie sugeruj się nazwą, tylko stroną przebiegania elementu uziemiającego lub blokadą.

 Poniżej znajdują się warianty montażu szyn w kształcie litery „L” oraz kilka przykładowych zestawów produktów, które możesz wykorzystać.

Montaż systemu – krok po kroku

Krok 1: Przygotowanie

• Odłącz zasilanie w miejscu montażu,
• Zaznacz punkty montażowe uchwytów lub zestawów do zwieszania szyn,
• Rozmieść komponenty na sucho, aby upewnić się, że wszystko pasuje.

Krok 2: Montaż szyn i łączników

• Zamontuj szyny zgodnie z planem.
• Połącz je odpowiednimi łącznikami

Krok 3: Zasilanie

• Zastosuj zasilanie odpowiednie do układu – lewe lub prawe,
• Podłącz przewody zgodnie z instrukcją – upewnij się, że fazy są prawidłowo przypisane.
• Alternatywnie, zasilanie można doprowadzić również przez łączniki „I” zewnętrzny, „X”, „T” oraz „L” – zarówno prawy, jak i lewy.

Krok 4: Montaż lamp

• Wsuń lampy w szynę i zablokuj je mechanicznie,
• Przełącznikiem na „stopie” lampy ustaw numer obwodu, z którego ma być załączana dana oprawa,
• Skieruj reflektory według potrzeb.

Krok 5: Zakończenie

• Zamontuj zaślepki na wolnych końcach szyn,
• Włącz zasilanie i sprawdź poprawność działania systemu.

Podsumowanie

System 3-fazowy to doskonałe rozwiązanie dla tych, którzy cenią funkcjonalność, estetykę oraz możliwość niezależnego sterowania różnymi strefami oświetlenia. Kluczem do efektywnego działania systemu jest przemyślane zaplanowanie układu oraz staranny dobór komponentów – zwłaszcza elementów zasilających i łączników.
